产品信息
|
型号
|
SCN-1000
|

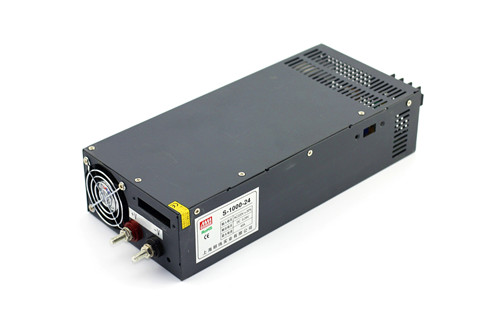

产品图片
|
|
产品特点
|
· 105℃输出电容器 · 全球适用AC输入电源
· 软启动电流、有效降低AC输入冲击 · 有短路保护、过载保护
· 体积小、重量轻 · 100%满负荷烧机测试
· 内装EMI滤波器、纹波极小
|
|
SCN-1000-12
|
SCN-1000-13.5
|
SCN-1000-15
|
SCN-1000-24
|
SCN-1000-27
|
SCN-1000-48
|
直流输出电压
|
12V
|
13.5V
|
15V
|
24V
|
27V
|
48V
|
输出电压容差(注2)
|
±1%
|
±1%
|
±1%
|
±1%
|
±1%
|
±1%
|
输出电流范围
|
0~80A
|
0~74A
|
0~66A
|
0~40A
|
0~37A
|
0~20A
|
纹波及噪音(注3)
|
240mVp-p
|
240mVp-p
|
240mVp-p
|
240mVp-p
|
300mVp-p
|
300mVp-p
|
进线稳定度(注4)
|
±0.5%
|
±0.5%
|
±0.5%
|
±0.5%
|
±0.5%
|
±0.5%
|
负载稳定度(注5)
|
±0.5%
|
±0.5%
|
±0.5%
|
±0.5%
|
±0.5%
|
±0.5%
|
直流输出功率
|
1000W
|
1000W
|
1000W
|
1000W
|
1000W
|
1000W
|
效率
|
78%
|
78%
|
78%
|
80%
|
80%
|
84%
|
直流电压可调范围
|
10~13.2V
|
12~15V
|
13.5~18V
|
20~26.4V
|
24~30V
|
41~56V
|
输入电压范围
|
190―240VAC 47―63Hz
|
输入电流
|
8A/230V
|
冲击电流
|
75A/230V
|
漏电流
|
<3.5mA/240VAC
|
过载保护
|
105%―150% 类型:切断输出 复位:自动恢复
|
过电压保护
|
13.8~16.2V
|
15.5~18.2V
|
18~21V
|
27.6~32.4V
|
31~36.5V
|
57.6~67.2V
|
高温保护
|
≥70℃切断输出(0~50℃)
|
温度系数
|
±0.03%/℃ (0―50℃)
|
启动、上升、保持时间
|
1.5ms,50ms,20ms
|
抗震性
|
10―500Hz,2G 10min,/1周期,时长60分,各轴
|
耐压性
|
输入输出间:1.5KvAC输入与外壳:1.5KvAC输出与外壳:0.5KvAC
|
隔离电阻
|
输入输 出间,输入与外壳,输出与外壳:500VDC/100MΩ
|
工作温度、湿度
|
-10℃―+60℃(参考输出特性图),20%―90%RH
|
存储温度、湿度
|
-20℃―+85℃,10%―95%RH
|
外形尺寸
|
291*132*68mm
|
重量
|
2.35Kgs
|
安全标准
|
满足UL1012要求
|
EMC标准
|
CISPR22,IEC1000-42,3,4,5,6,8,11 IEC1000-3-2
|
沪工自动化为部分开关电源,更多详细型号请浏览明纬股份有限公司(原上海明纬实业有限公司)
|
注::1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70%Rh。
2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
3、纹波测试:20MHz用“A12”双绞线,中断用0.1uF&47uF电容器短路。
4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
5、负载稳定度测试:负载从0%到100%。
|
|
